Opis

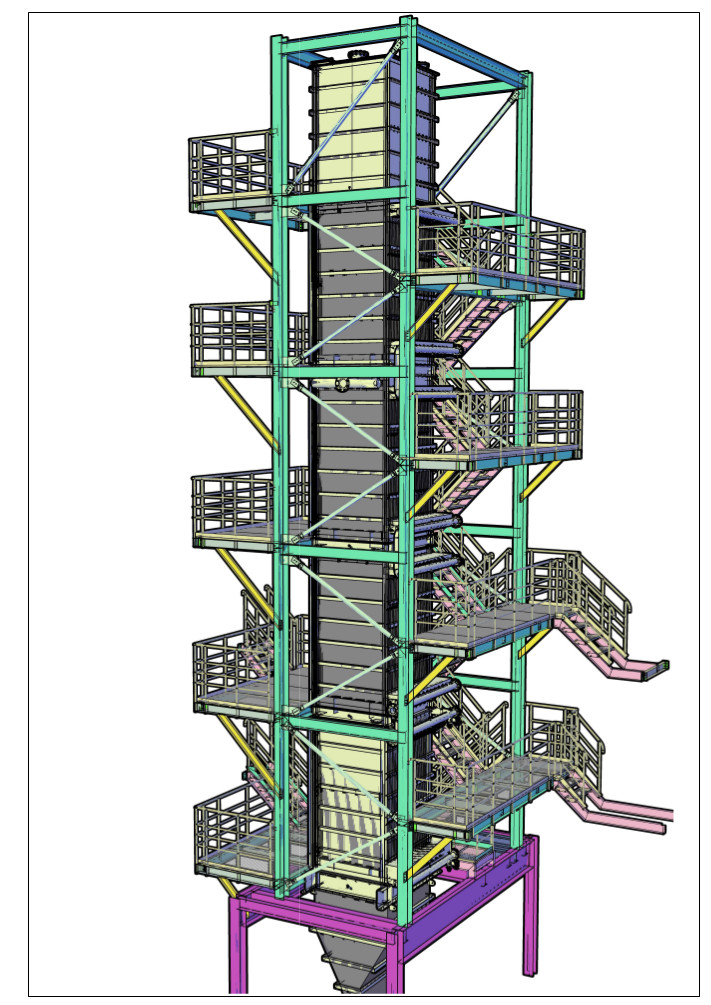

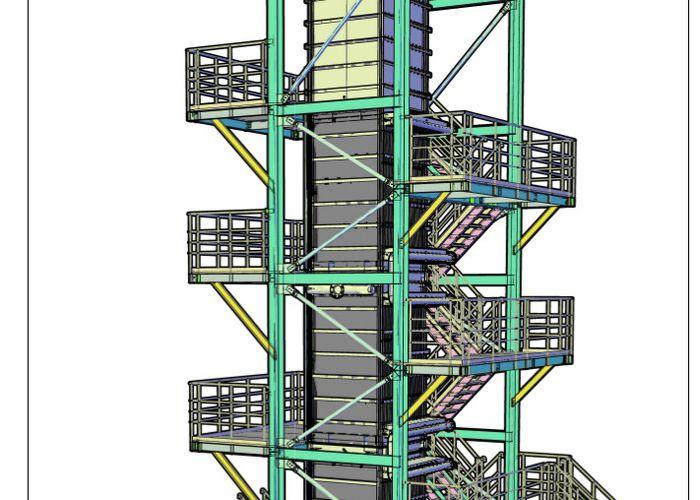

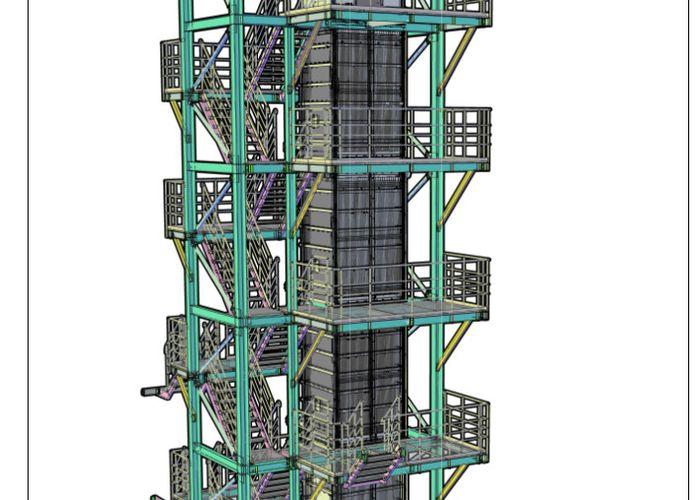

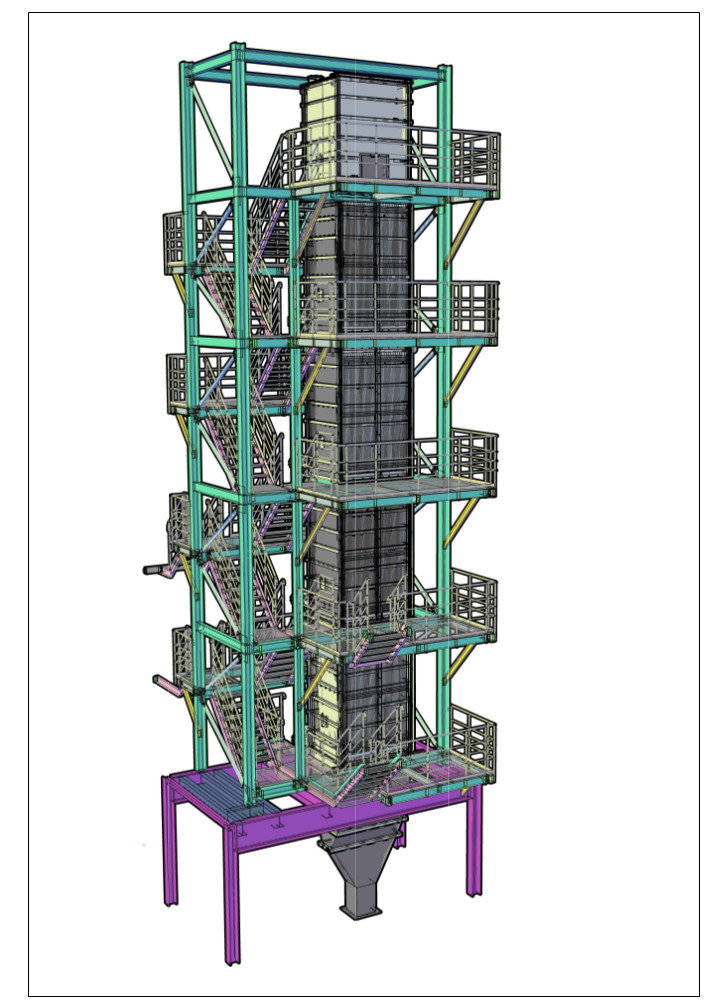

Zakres opracowania obejmował konstrukcję wsporczą pod podgrzewacz rzepaku, konstrukcję podestów obsługowych podgrzewacza wraz z komunikacją pionową oraz konstrukcję nadbudowy dachu nad nowoprojektowanym urządzeniem. Cała konstrukcja wykonana miała być w istniejącej hali. W celu umożliwienia obsługi podgrzewacza konieczne było wykonanie od strony drzwi i kolektorów na określonych poziomach podestów obsługowych i połączonych schodami. Konstrukcję podestów i schodów zaprojektowano jako niezależną od konstrukcji hali konstrukcję stalową wspartą na ramie nośnej obecnego podgrzewacza W związku z tym, że konstrukcja wsporcza podgrzewacza rzepaku zamontowana będzie na poziomie +9,60, a jego wysokość wynosi 18,77 m i przekracza ona wysokość istniejącej hali i konieczne było podniesienie dachu w części hali o ok. 8,20 m.

Klient/Inwestor

— ADM Szamotuły Sp.z.o.o.

Lata realizacji

— 2014

Podstawowe dane liczbowe

• Max. wysokość podniesionej konstrukcji hali ponad poziom terenu: 31,10 m
• Wysokość nowej konstrukcji ponad dachem istniejącej hali: ok. 8,20 m
• Wymiary zewnętrzne konstrukcji – obrys ponad dachem istniejącej hali: ok. 6x12 m

Technologia

• konstrukcja stalowa
